設計例:軸はずし望遠鏡

回折像に影響を与える中心遮蔽およびスパイダーのない望遠鏡です。 口径1.5mF/10で、30分角の視野をカバーする設計です。


図1:光線図

それぞれの入射瞳位置(本設計では主鏡)での光量分布と 得られた視野中心でのPSF(点像分布関数)です。 本設計の望遠鏡では、望遠鏡像によく見られるスパイダー による回折パターン(=上下左右に伸びた筋のような構造) のない比較的きれいなPSFが得られているのが分かります。

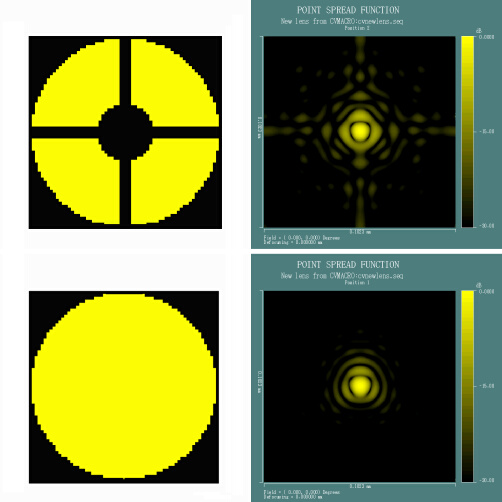

図2 主鏡位置(左)での光量分布と得られたPSF(右)

上図一般のカセグレン望遠鏡のもの、下図は本設計に よって得られたもの。PSFは、回折パターンを強調する ために対数スケールで表示してある。
